滚珠丝杆轴承装配方法是什么？常见型号大全

滚珠丝杆轴承作为轴承家族中的一员，在工程机械设备、工业机器人等行业使用的比较多。滚珠丝杆轴承产品型号比较多，要根据实际情况选择对应型号的产品装配，这样才能确保设备正常运转，那么滚珠丝杆轴承装配方法是什么？

滚珠丝杆轴承装配方法

方式一：自由式固定

这种滚珠丝杆轴承方式结构比较简单，轴向刚度与临界转速低，丝杆稳定性要差一点，比较适合短行程、垂直传动端组合式角接触轴承一端。自由式安装承载能力小，轴向刚度偏低，只适合短丝杆使用。

方式二：支撑式安装

滚珠丝杆较长的那一端装组合式角接触轴承固定，另一端再使用深沟球轴承支承。可以减少丝杆热变形影响，止推轴承安装位置要远离热源。这是比较典型，也是最常用的安装方式，比较适合中等速度、刚度及精度要求相对高的场合，支撑端刚性要差一些。

方式三：两端固定

滚珠丝杆两端都使用组合式角接触轴承，对丝杆施加预拉伸，这样可以补偿滚珠丝杆在高速回转中，遇到摩擦温引起的热变形问题。优点是能承受较高轴向载荷，丝杠轴向刚度比一端固定一端支撑安装方式高4倍，比较适合高速回转、高精度、丝杠长度较大的场合。

方式四：两端支撑

滚珠丝杆两端都装深沟球轴承，这种安装方法适合中等速度、刚度与精度都要求不高的场合。优点是安装形式结构简单，承受刚性小；缺点也很明显：受力情况较差，使用的比较少。

滚珠丝杆轴承常见型号大全

1、7602/7603系列滚珠丝杆球轴承，这个系列产品特点是转速快、含氧量低、转速可达5万转、噪音低，适合在相对静音的环境下使用，精度高可以提供精度等级为P0、P6、P5、P4和国标P2级产品，满足可以需求，具体型号如下：

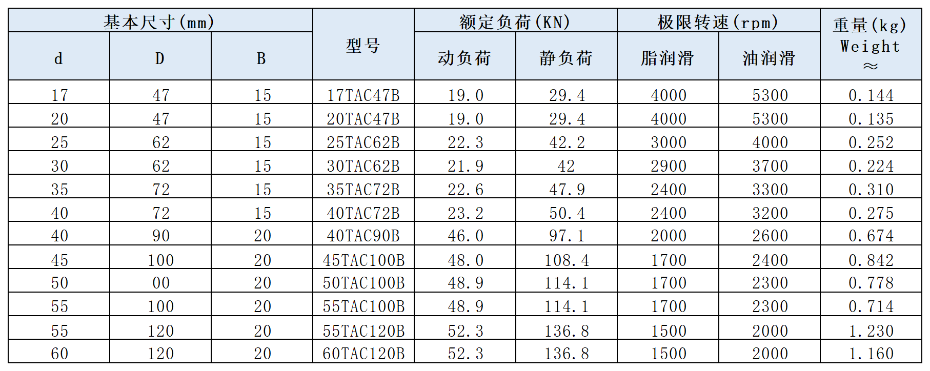

2、TAC系列滚珠丝杆轴承，采用大接触角结构设计，具有高刚性的优点。配对方式使用，可以同时承受径向和轴向载荷。在自动化设备、精密检测设备、机床传动机构等领域用的比较多，具体型号如下：
